a.
Mengetahui jenis-jenis rangkaian aritmatika
b.
Mempelajari outut dari inputan logika NAND dan
OR
c.
Mempelajari output dari logika OR 3 input
a.
Logicstate
gambar 1 Logicstate
b.
Logika OR
gambar 2 Logika OR
c.
Logika NAND
gambar 3 NAND
d.
LED
Gambar 4 LED
e.
Ground
Gambar 5 Ground
3. Dasar Teori [kembali]
Ada banyak
aplikasi yang kita ingin untuk memiliki output yang noninverted dan inverted.
Contohnya
termasuk gerbang input tunggal yang merupakan inverter dan buffer noninverting,
atau input dua
gerbang
logika yang merupakan AND dan NAND. Gerbang seperti itu disebut gerbang
keluaran pelengkap dan
sangat
berguna di sirkuit di mana ruang PCB berada pada premium. Ini juga berguna di
sirkuit
di mana
penambahan inverter untuk mendapatkan output terbalik memperkenalkan penundaan
waktu yang tidak diinginkan
antara output inverted dan noninverted. Gambar
4.34 menunjukkan
simbol sirkuit pelengkap
gerbang
buffer, AND, ATAU dan EX-ATAU.
Lihat Gambar
4.36 (a). Jika gerbang NAND yang digunakan memiliki karakteristik transfer pada
Gambar 4.36 (b), buat sketsa bentuk gelombang output yang diharapkan.
Penyelesaian
:

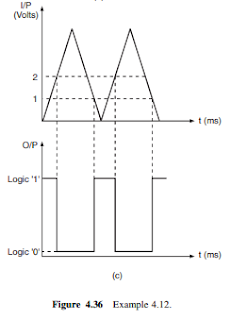

Bentuk gelombang output ditunjukkan pada Gambar 4.36 . Output awalnya dalam keadaan logika '1'. Mulai dari logika ‘1’ ke logika ‘0’ saat input melebihi 2 V. Output bergerak dari logika ‘0 to ke logika‘ 1 state
saat input
turun di bawah 1 V.
Berdasarkan
output pada gambar 4.37 buatlah output y nya
Penyelesaian
:
Lihat
pengaturan logika Gambar 4.37. Tulis ekspresi logika untuk output Y.
Gerbang NAND
yang digunakan dalam rangkaian adalah gerbang pengumpul terbuka. Paralleling
dari dua gerbang NAND di
input
mengarah ke koneksi WIRE-AND. Oleh karena itu ekspresi logika pada titik di
mana keduanya
output
gabungan diberikan oleh persamaan
Menggunakan
teorema DeMorgan (dibahas dalam Bab 6 tentang aljabar Boolean),
NAND ketiga ditransfer sebagai inverter. Oleh karena itu, hasil akhir dapat
ditulis sebagai
percobaan 1
Prinsip kerja dari rangkaian ini adalah apabila inputan dari logika or adalah 10 maka outputnya adalah 1 dan arus kan mengalir ke logika NAND 4 inputan dan outputnya adalah 0 dan menyebabkan led tidak menyala
apabila inputan OR 00 maka outputnya adalah 0 dan arus tidak mengalir ke logika NAND dan menyebabkan outputnya 1 dan LED akan menyala
percobaan 2
Prinsip Kerja :
Prinisip kerja pada rangkaian ini adalah apabila Inputan dari and adalah 10 maka outputnya adalah 0 namu karena dioutput and ada N maka output dari NAND adalah 1 dan arus akan mengalir menuju gerbang logika NAND U3 dan inputan 11 maka outputnya adalah 0 oleh karena itu LED tidak menyala
apabila logika dari logika NAND U1 adalah 10 maka outputnya adalah 1 dan inputan NAND U2 adalah 11 dan outputnya adalah 0 dan arus dari U1 akan mengalir ke U3 dan inputannya 10 dan outpunya adalah 1 dan menyebabkan LED menyala
5. Video [kembali]
Percobaan 1
percobaan 2
6. Download [kembali]
Download Rangkaian 1 (disini)
Download Rangkaian 2 (disini)
Download Vidio 1 : (disini)
Download Vidio 2 : (disini)
Download HTML : (disini)
