a.
Mengetahui jalur input logika
b. Menetahui fungsi booelean pada decoder
a.
Logicstate
gambar 1 Logicstate
b.
Logika NAND
gambar 2 NAND
c.
LED
Gambar 3 LED
d.
Ground
Gambar 4 Ground
3. Dasar Teori [kembali]
Demultiplexer
adalah sirkuit logika kombinasional dengan jalur input, jalur output 2n, dan n
jalur terpilih. Itu
merutekan
informasi yang ada pada jalur input ke salah satu jalur output. Baris output
yang mendapat
informasi
yang ada pada jalur input ditentukan oleh status bit dari jalur seleksi.
Dekoder adalah
kasus khusus
demultiplexer tanpa jalur input. Gambar 8.18 (a) menunjukkan representasi
rangkaian
dari
demultiplexer 1-ke-4. Gambar 8.18 (b) menunjukkan tabel kebenaran demultiplexer
saat input
garis
TINGGI.
Decoder, seperti yang disebutkan sebelumnya, adalah rangkaian kombinasional yang menerjemahkan informasi pada input n
baris ke

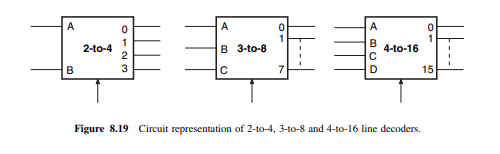

maksimum 2n jalur output unik. Gambar 8.19 menunjukkan representasi rangkaian
2-ke-4,
3-ke-8 dan
4-ke-16 line decoder. Jika ada beberapa kombinasi yang tidak digunakan atau
'tidak peduli' di n-bit
kode, maka
akan ada kurang dari 2n jalur output. Sebagai ilustrasi, jika ada tiga jalur
input, itu dapat memiliki maksimum delapan jalur output unik. Jika, dalam
kode input tiga bit, hanya digunakan tiga bit
kombinasi
adalah 000, 001, 010, 100, 110 dan 111 (011 dan 101 tidak digunakan atau tidak
peduli
kombinasi),
maka dekoder ini hanya akan memiliki enam jalur keluaran. Secara umum, jika n
dan m masing-masing
jumlah jalur
input dan output, kemudian m ≤ 2n
Dekoder
dapat dengan mudah digunakan untuk mengimplementasikan fungsi Boolean yang
diberikan. Dekoder menghasilkan
minterm yang
diperlukan dan gerbang OR eksternal digunakan untuk menghasilkan jumlah
minterm. Gambar 8.21
menunjukkan
diagram logika di mana decoder garis 3-ke-8 digunakan untuk menghasilkan fungsi
Boolean yang diberikan
oleh
persamaan :
Secara umum,
dekoder n-ke-2n dan m gerbang OR eksternal dapat digunakan untuk
mengimplementasikan kombinasi apa pun
sirkuit
dengan n input dan output m. Kita dapat menghargai bahwa fungsi Boolean dengan
jumlah besar
minterm,
jika diterapkan dengan decoder dan gerbang OR eksternal, akan membutuhkan
gerbang OR
dengan
jumlah input yang sama besar. Mari kita perhatikan kasus penerapan empat
variabel
Fungsi
Boolean dengan 12 minterms menggunakan dekoder 4-ke-16 dan gerbang OR
eksternal. OR
gerbang di
sini harus berupa gerbang 12-input. Dalam semua kasus seperti itu, di mana
jumlah minterm yang diberikan
Fungsi
Boolean dengan n variabel lebih besar dari 2n / 2 (atau 2n − 1, fungsi Boolean
komplemen akan
memiliki
sedikit minterm. Dalam hal ini akan lebih menguntungkan untuk melakukan TIDAK
dari minterm
melengkapi
fungsi Boolean menggunakan gerbang NOR daripada melakukan ORing dari fungsi
yang diberikan menggunakan
gerbang OR.
Outputnya tidak lain adalah fungsi Boolean yang diberikan.
4. Percobaan [kembali]
Percobaan 1
prinsip kerja rangkaian diatas menggunkan logika AND 3 input dimana di inoutan terdapat N yang mana sebagai pembalik dari inputan , dan variasi LED yang menyala ditentukan oleh inputan dari logika seperti gambar diatas semua logika bernilai 1 dan satu bernilai 0 dan semua LED menyala karena logika 0 berada pada masing masing logika , dan inputan logika dalah 110 dan outputnya adalah 1 yang menyebakbkan LED menayala
5. Video [kembali]
6. Download [kembali]
Download Vidio (disini)
Download HTML (disini)
Download Rangkaian (disini)
